Коллекторный смесительный блок

Информация о продукте

Этот блок управления смешиванием необходим для регулирования температуры воды и оптимизации систем преобразования потока. Широко используемый в смешанных системах отопления как наземного, так и радиаторного отопления, он обеспечивает независимое управление регулированием радиаторного отопления, увеличением расхода и давления воды. Эта универсальная установка обеспечивает соответствие подогрева грунта температурным требованиям, продлевает срок службы трубопроводной системы и способствует снижению потребления экологически чистой энергии во всем мире.

• Материал: латунь Cu-57-3.

• Максимальное давление: 10 бар.

• Регулируемый диапазон температур: 20 ~ 60 ℃.

• Рабочая температура: 0 ~ 100 ℃.

• Выходная мощность (Вт/кВт): 15 кВт.

• Источник питания: 230 В.

• Стабильность температуры: +/- 1°C.

• Спецификация: по умолчанию 1 дюйм без насоса.

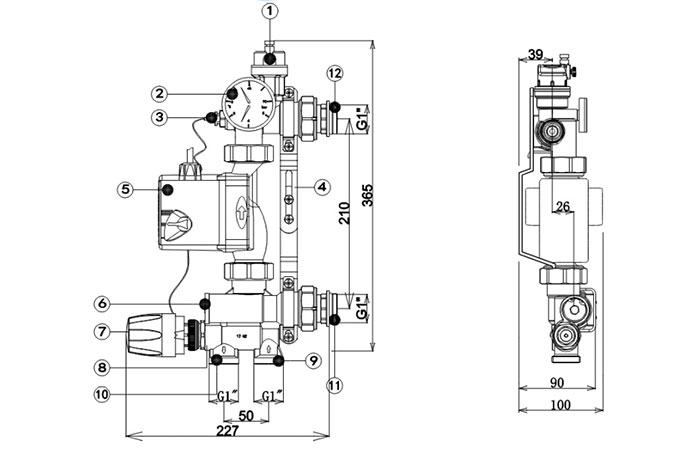

1 автоматический воздухоотводчик

2 Датчик температуры 0 ℃-80 ℃

3 Флакон с термостатическим датчиком, расположенный в кармане.

4 Монтажный кронштейн

5 Клапан увеличения расхода (только термостатическая модель)

6 Термостатическая головка смесительного клапана с выносным датчиком. регулируется от 20°C до 70°C с помощью стопорного кольца M30x1,5.

7 Корпус смесительного клапана с резьбой М30х1,5 для крепления термостатической головки

8 Соединение первичного потока. 1"BSP

9 Первичное обратное соединение.1"BSP

10 1BSP UFH обратная муфта коллектора с муфтой

11 1" Муфта коллектора BSP UFH с муфтой

Спецификация

Процедура испытания
Максимальная температура первичного контура:	90℃	Климатическое регулирование:	11,5 кВт
Максимальное давление:	10 бар	Падение давления на смесительном клапане (регулирование термостата):	Кв3
Макс. первичный контур △P:	1 бар	Падение давления при открытом перепускном клапане (термостатическое регулирование):	Квмакс4,8
Вторичный диапазон управления: (термостатическое регулирование)	20℃-70℃	Шкала термометра:	0℃-80℃
Тепловая мощность, которую можно обменять при AT7℃, △Доступно 0,25 бар:		Входные соединения смесительного узла:	1""BSP наружная резьба
Термостатическое регулирование:	Байпас 10 кВт поз.0	Входные соединения смесительного узла:	Ду24x19tpi
Термостатическое регулирование:	Байпас 12,5кВт поз.5	Подключения циркуляционного насоса Lowara Ecocirc:	1"1/2БСП мужской союз

Расходомер узла смесительного клапана
Максимальная температура первичного контура:	90℃	Климатическое регулирование:
Масштабный дисплей	Расход смешанной воды (л/м)	Расход горячей воды (л/м)
0	24,7	31,3
1	23.1	32
2	22.1	32,7
3	21,5	32,7
4	21,5	33,1
5	21,3	33,9
